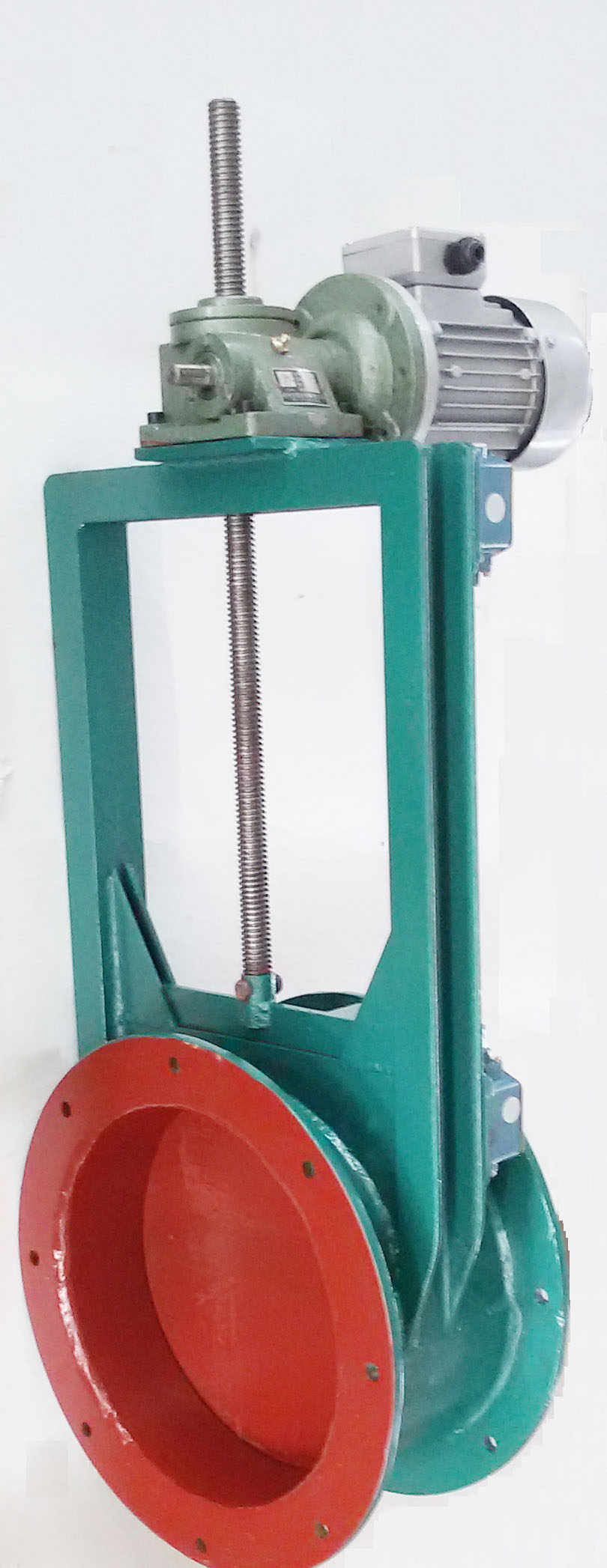

TZMQ電動閘門 |
| |
|
| |
| |
1、用途和適用范圍
a) 用于控制進料和出料。
b) 該設備廣泛適用于面粉、糧食、飼料、食品加工廠、油料、冶金、水泥、化工等多種行業。
2、規格及性能參數
根據該裝置的驅動方式及性能特點將其分為：電動閘門、手動閘門
|
產量（T/H）
|
50
|
100
|
150
|
200
|
300
|
400
|
|
電動閘門
|
TZMD20
|
TZMD30
|
TZMD40
|
TZMD50
|
TZMD60
|
TZMD80
|
|
TZMD25
|
TZMD35
|
|
|
|
|
主要結構：
該設備主要由、殼體、閘板、接頭、行程開關、絲桿、防爆電機、齒輪等組成。
工作原理
主要由電機驅動絲桿旋轉，絲桿與絲母的相對運動帶動閘板作往復直線運動來實現閘門開、閉。并在殼體內壁裝有位置開關，以探測閘板位置。
3、 安裝和調試
1.設備安裝與管道連接處需采取密封措施，不得有漏粉現象。
2.氣動閘門中氣路不得有漏氣現象。
3.電動閘門中電機傳動平穩可靠，且不得有漏油現象。
4.進料前作空載實驗，調好拖輥位置，保證閘門靈活自如，不得有爬行和顫動現象。
5.調整行程開關位置，使閘門在開門，關門到所要求的位置時，磁性開關關閉。
4、維修和保養
1.定期清理電動閘門的絲桿，絲母之間的異物，以保證傳動的可靠性。
2.定期檢查閘門本身各連接部位的緊定情況。
5、運輸與貯存
1.吊裝時應正確使用機體上的起吊裝置，運輸時機體不得顛倒、重壓、碰撞；
2.露天存放時應有防雨淋、防日曬、防積水的設施，室內存放時應有良好的通風與防潮措施。
6、開箱及檢查
設備到達目的地后，開箱應仔細檢查設備在運輸過程中是否有碰撞、摩擦現象，對照撞箱單仔細清點隨機文件和隨機附件，并作好開箱記錄。
a) 重要提示
1.從出廠之日（以發票日期為準）起一年內，在用戶正常使用和維護下，因質量問題而發生故障時，由我公司負責免費修理或更換零件（不包括易損件），不按說明書操作及人為因素除外；
2.從出廠之日起一年后，我公司繼續提供維修服務，確保用戶使用，其費用由用戶承擔；
3.添加油脂超過5%時，定貨時應事先說明；
4.選用電動出料時，使用前應檢查開、關門行程開關是否工作正常。
b) 隨機文件
裝箱單
1份
產品合格證 1份
產品使用說明書
1份
其他
用戶在使用本設備時，零部件的正常磨損更換可向本公司訂購，我們將熱忱為您服務！
物料輸送溫度超過60度，表面有油脂浸出，帶有腐蝕性，訂購前應說明
油脂噴涂裝置、自清理裝置，根據用戶要求訂購
售后服務聯系方式：產品出現問題時請與公司服務中心聯系，客戶服務電話：0519-83343002
|
|
| |
|
|
|
|
|
